東日本の製鉄関連設備で配管敷設工事設計のご依頼です。

今回ご依頼頂いた内容は、ユーティリティ配管（ガス管・窒素配管・蒸気配管　他3系統）の
新規敷設を行うものとなります。

配管系統図を作成した際、お客様より下記のような要望がありました。

• 配管系統が数種類ある為、見分けづらい。
• 白黒だと分かりづらい。

上記を踏まえ今回行った方法として系統毎に色付けして見た目で分かるような方法にしました。

図面作成に使用しているCADはCADSUPER　FXになります。

レイヤ設定にて対象の配管に名称、線種、色を設定する。

コマンドの『レイヤ間移動』を使い対象となる絵を設定した場所に移動する。

更にコマンドの『レイヤ色表示』にすると先程設定した名称、色、線種として表示されるようになる。

これにより必要な絵以外はレイヤ毎に分かれるのでさわる事が出来ない。

図面修正を行う際の作業性向上に繫がる。

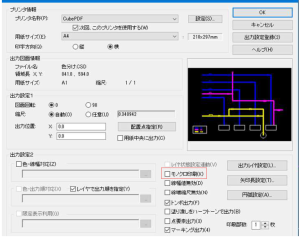

最後に印刷をする際はコマンド『レイヤ表示』にした状態で印刷を行う。

白黒版とカラー版をそれぞれ出力する場合はモノクロ設定にチェック有無で印刷する。

この様にMIRAIZは、お客様の要望にお応えすると共に
如何に時間を掛けず図面作成が出来るような体制を整えておりますのでお気軽にお声掛け下さい。



設計事業グループ／深澤
