今回、ご紹介する内容は、

塔槽設備における、強度検証になります。

一般的には、新規設備を設計するのであれば、

完成した１つのモデルで強度検証を行います。

今回のご依頼内容は、

既存設備を改造するにあたり、改造の進捗状況に応じた強度検証を行うものでした。

（工事の進捗によってどこに負荷がかかっているか？可視化を図ることが目的でした。）

解析ソフトはmidas iGenを使用しました。

工事の進捗に合わせて、３つのモデル（3段階）で検証を行いました。
荷重条件は、それぞれ異なりましたので、

状況に応じた数値を入力いたしました。

これからご紹介する画像は、それぞれのモデルと解析結果を表したものになります。

解析結果図はたわみの状況を示し、濃い赤色部分が、たわみが大きく発生していることを表現しています。

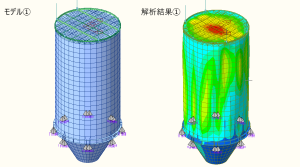

• 現状の姿　を解析したものがこちら↓

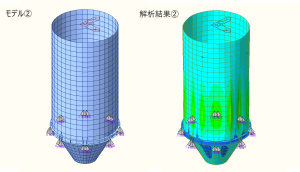

• 天板除去後の姿　を解析したものがこちら↓

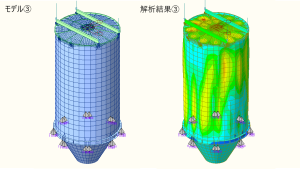

• 工事完了後の姿を解析したものがこちら↓

現状の姿より、たわみが緩和されていることがわかりました。

今回の技術内容の紹介は、以上となります。

ご紹介した内容の様に、状況によっては、

複数のパターンを検証することも、臨機応変に対応しております。

細かなご要望にお応えしておりますので、

同様のケースで、お困り事がありましたら、

是非ご相談ください。ご連絡お待ち申し上げております。

設計事業グループ／松下
